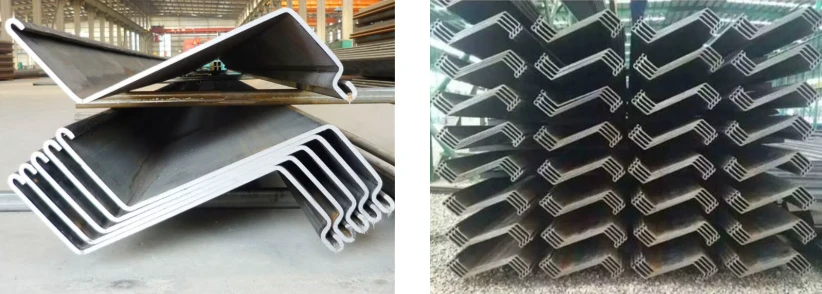

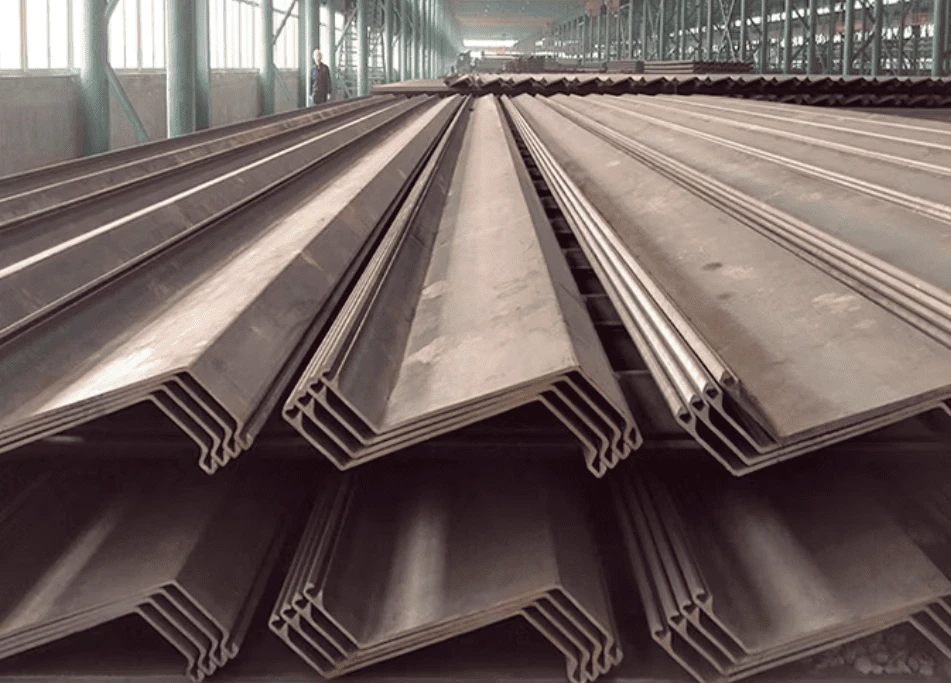

Nuestras Tablestacas de acero en forma de Z-se laminan en caliente-con enclavamientos escalonados en ambos lados y una estructura de bloqueo excéntrica que optimiza la distribución de la fuerza, lo que ofrece un módulo de sección más alto que las Tablestacas de tipo U-. Las barras entrelazadas forman un muro de retención de agua-de alta-rigidez, por lo que se prioriza la forma de Z-para trabajos permanentes de carga pesada-a nivel mundial - mamparos de muelles, diques, pozos de cimentación profundos, grandes ataguías, refuerzo de diques de ríos y recuperación de tierras.
Suministramos la serie SPZ completa de barras de - 700 mm de ancho, desde SPZ12 a SPZ48 - en grados de S275 a S430 y SY295/SY390, según EN 10248, GB y JIS A 5528, con un MTC y una inspección opcional de terceros-en cada envío. Cortamos, revestimos, marcamos, agrupamos y damos soporte a la instalación de su proyecto portuario, hidráulico, municipal o de gran-raza, cotizando dentro de las 24 horas.
Especificaciones generales
| Artículo | Gama / Detalle |
|---|---|
| Sección | Sección transversal-en Z, enclavamientos escalonados en ambos lados, cierre excéntrico |
| Técnica | Laminado en caliente- |
| Grados | S275 / S355 / S390 / S430; SY295/SY390; Q235B (química en MTC) |
| Tamaños de serie | SPZ12–SPZ48; ancho 580–700 mm; altura 314–500 mm; espesor 8,5–19,1 mm |
| Longitud | 6 / 9 / 12 / 18 m, más largo bajo pedido |
| Superficie | Desnudo · negro (barniz) · galvanizado-por inmersión en caliente |
| Estándar | EN 10248 · GB · JIS A 5528 · ASTM A328 (bajo pedido) |
| Estanqueidad al agua | Enclavamientos excéntricos escalonados; Sellador/soldadura de juntas para paredes de baja-permeabilidad |
| Calidad | MTC + datos SPZ verificados; terceros-SGS/BV/COTECNA previa solicitud; ±1% de tolerancia |
| Embalaje / transporte | Incluye amarre, contenedor/buque a granel y embalaje apto para el mar- |
Notas de diseño y rendimiento de ingeniería
Esta sección explica cómo la sección transversal-Z y el bloqueo excéntrico resisten la presión de la tierra y el agua, para que pueda especificarlo con confianza.
Distribución de fuerza de bloqueo excéntrico- la estructura de bloqueo escalonada optimiza la transferencia de fuerza interna y mejora el comportamiento-de toda la pared bajo cargas pesadas y desequilibradas.
Módulo de sección alta por metro- el perfil Z con bridas genera un módulo de sección elástica mayor, soportando una mayor presión lateral en paredes profundas y permanentes.
Muro estanco de alta-rigidez- barras entrelazadas forman un muro de contención rígido-de agua para obras hidráulicas permanentes.
Barra ancha para menos levantamientosBarras de - 700 mm y grandes anchos cortan pasadas de elevación y conducción por metro de pared.
Normas de diseño aplicables- pila según EN 10248 / GB / JIS A 5528; Diseño de pared según el código local del proyecto.
Normas de diseño aplicables:EN 10248 · GB 20933 · JIS A 5528 · ASTM A328 (bajo pedido) para el pilote; Diseño de pared según el código local del proyecto.
Ventajas principales de las tablestacas de acero en forma de Z-
Módulo de sección mayor que la forma U-- con acero ubicado en las alas, la forma Z- soporta cargas profundas con menos material que un perfil en U de igual altura.
Muro rígido y de bajo-desplazamiento- la pared rígida entrelazada reduce el desplazamiento y la deformación bajo alta presión lateral.
Servicio permanente eficiente- priorizado para cargas pesadas-, muelles de larga duración-, malecones y obras de recuperación de tierras.
El gran ancho ahorra tiempo de elevación- barras de 700 mm de ancho reducen los ciclos de elevación y conducción, acortando el cronograma de construcción.
Acero documentado y verificable.- datos SPZ verificados, química y mecánica de MTC, además de inspección de terceros-en cada envío.
Aplicaciones de pilotes de chapa de acero en forma de Z-
Obras permanentes- mamparos de muelles y muelles, diques, estructuras portuarias y rompeolas, refuerzo de diques de ríos y recuperación de tierras para construcciones de gran altura y portuarias, hidráulicas y municipales.
Obras temporales- pozos de cimentación profundos, grandes ataguías, revestimientos temporales y cerramientos de construcción que se pueden extraer y reutilizar-.
Muelle permanente y malecón-Mamparas de retención de agua-de alta-rigidez en proyectos costeros y portuarios.
Pozos de cimentación profundos y grandes ataguías- carga-retención de rodamientos para excavaciones pesadas en suelos duros.
Dique de río y recuperación de tierras- refuerzo de diques y contención/bordeado de tierras recuperadas.
Selección de serie - SPZ Z-Referencia de forma
Datos de pila de hoja de forma-SPZ-serie Z-estándar (masa de una sola-barra), cotejados-con el gráfico de barras estándar.
| Sección | Ancho (mm) | Altura (mm) | Grosor t (mm) | Grosor (mm) | Masa (kg/m) |
|---|---|---|---|---|---|
| SPZ12 | 700 | 314 | 8.5 | 8.5 | 67.7 |
| SPZ13 | 700 | 315 | 9.5 | 9.5 | 74.0 |
| SPZ14 | 700 | 316 | 10.5 | 10.5 | 80.3 |
| SPZ17 | 700 | 420 | 8.5 | 8.5 | 73.1 |
| SPZ18 | 700 | 418 | 9.1 | 9.1 | 76.9 |
| SPZ19 | 700 | 421 | 9.5 | 9.5 | 80.0 |
| SPZ20 | 700 | 421 | 10.0 | 10.0 | 83.5 |
| SPZ24 | 700 | 459 | 11.2 | 11.2 | 95.7 |
| SPZ26 | 700 | 459 | 12.3 | 12.3 | 103.3 |
| SPZ28 | 700 | 461 | 13.2 | 13.2 | 110.0 |
| SPZ36 | 700 | 499 | 15.0 | 11.2 | 118.6 |
| SPZ38 | 700 | 500 | 16.0 | 12.2 | 126.4 |
| SPZ25 | 630 | 426 | 12.0 | 11.2 | 91.5 |
| SPZ48 | 580 | 481 | 19.1 | 15.1 | 140.2 |
| Grados: S275 · S355 · S390 · S430 ｜ SY295 · SY390 · Q235B ｜ Estándar: EN 10248 · GB · JIS A 5528 · ASTM A328 (bajo pedido) ｜ Enclavamientos escalonados, laminados en caliente y cerradura excéntrica|Superficie: desnuda · negro (barniz) · galvanizado | |||||
Guía de instalación y montaje
Verificación de series y longitud- confirme el tipo, el grado y la longitud de corte de SPZ con la barra de diseño y el MTC.
Conducción secuencial- impulsar en orden con martillo vibratorio o de impacto, monitoreando el cierre del enclavamiento escalonado.
Tratamiento y restauración del agua-- aplique sellador o soldadura de juntas donde se necesite una pared permanente de baja-permeabilidad, luego rellene o restaure según lo diseñado.
Fabricación y control de calidad
Flujo de producción
laminador en caliente- Perfil Z laminado en la línea de acería (fábrica asociada) hasta el gráfico de barras SPZ y estándar seleccionado.
Verificación entrante- Datos de química/mecánica del MTC y de la sección SPZ verificados al recibirlos.
Procesamiento de tienda- corte a medida y preparación de la superficie según lo ordenado.
Superficie y protección- desnudo, negro (barniz) o galvanizado-en caliente por proyecto y exposición.
El inspector-aprueba- verificación de sección y dimensiones; terceros-SGS/BV/COTECNA previa solicitud.
Embalaje de exportaciónPaquetes marcados de - longitud- amarrados para carga en contenedor/a granel.
Control de calidad
Trazabilidad de molino-a-barra- cada paquete coincide con su química y mecánica de MTC.
Sección SPZ y verificación de tolerancia- ancho/alto/grosor mantenido en datos del gráfico de barras-estándar (≈±1%).
Inspección de enclavamiento y acabado- perfil de cerradura escalonado y revestimiento verificados; Sin daños ni doblados.
Verificación independiente- tercero-SGS/BV/COTECNA para la aceptación portuaria y geotecnológica.
Embalaje y transporte
| Artículo | Detalle |
|---|---|
| Embalaje | Longitud-paquetes marcados atados con puntos de elevación protegidos. |
| Transporte | Contenedor, recipiente a granel o techo abierto-, diseñado para el largo y ancho de la barra. |
| plazo de entrega | Existencias de 5 a 7 días; pedido de fábrica de 15 a 30 días. |
| Calificación | Sección, grado, longitud y marca del paquete según el gráfico de barras SPZ. |
| Documentos enviados | Lista de empaque, factura, MTC, informes de inspección (terceros-previa solicitud). |
Preguntas frecuentes:
¿En qué se diferencian los tamaños de las series SPZ y cuál elijo?
Los números SPZ aumentan la altura, el espesor y la masa de la sección (SPZ12 314mm/67,7 kg/m hasta SPZ48 481mm/140,2 kg/m). Elija según el módulo de sección elástica requerido y la profundidad de conducción; para paredes permanentes muy pesadas también ofrecemos SPZ36/38/48.
¿Qué hace que la cerradura escalonada/excéntrica sea estanca?
Los enclavamientos están escalonados en ambos lados con un bloqueo excéntrico, lo que optimiza la distribución de la fuerza y permite que las barras entrelazadas formen un muro de contención de agua- de alta-rigidez; La estanqueidad adicional para paredes permanentes de baja-permeabilidad se agrega mediante sellador o soldadura de juntas.
¿Se pueden arrancar y reutilizar los pilotes en forma de Z-después de obras temporales?
Sí, para pozos profundos temporales y ataguías - después de la extracción, enderece y vuelva a-verificar los enclavamientos antes de-volver a conducir; la reutilización repetida mantiene bajo el costo del muro-temporal.
¿Qué estándares y grados están disponibles?
S275/S355/S390/S430 y SY295/SY390 según EN 10248, GB y JIS A 5528, con ASTM A328 bajo pedido; La química y la mecánica se emiten en el MTC.
¿Suministran solo los pilotes o también la instalación de soporte?
Suministramos pilotes certificados más orientación para el montaje y, previa solicitud, trabajamos con su contratista para la hinca; Se incluye soporte técnico las 24 horas, los 7 días de la semana sobre bloqueo, orden de conducción y tratamiento de agua.
