sujetadores







Los sujetadores de estructuras de acero son conjuntos de pernos (pernos, tuercas y arandelas combinados) fabricados según estrictos estándares mecánicos y dimensionales para conexiones críticas para la seguridad-en edificios de acero, puentes y torres de transmisión. Se aplican dos tipos de conexión: tipo de soporte-, donde los pernos se apoyan contra las placas conectadas (estructura secundaria, correas), y deslizamiento-crítico, donde los pernos pre-tensados ​​sujetan las superficies de las juntas contra cargas de inversión o fatiga (conexiones primarias de viga-a-columna). El pre-tensado se logra mediante el control de torsión-o girando-los pernos (F1852).



Los estándares incluyen ASTM F3125 (pernos estructurales hexagonales pesados ​​A325/A490/F1852), F1554 (pernos de anclaje), EN 14399 y GB/T 1228–1231. Las calificaciones oscilan entre 4,8 y 10,9/12,9. El revestimiento debe coincidir con el grado y el entorno:-galvanización en caliente hasta 8,8 (protección contra la corrosión), dacromet/galvanización mecánica para 10.9+ (prevención de la fragilidad por hidrógeno).







GNEE fabrica conjuntos de pernos estructurales según los cuatro estándares que rigen a continuación. Cada estándar rige un mercado regional específico; los grados no son intercambiables. Utilice esta referencia para hacer coincidir las especificaciones de su proyecto con el estándar y grado correctos.



Estándar	Origen	Calificación	Mín. De tensión	Aplicación típica

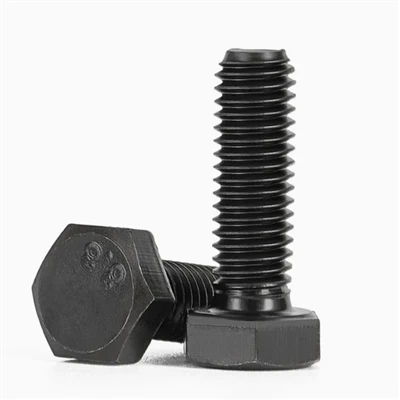

Norma ASTM F3125 A325	América del norte	—	120 ksi (827 MPa)	Uniones de acero atornilladas, estructuras de construcción, puentes
Norma ASTM F3125 A490	América del norte	—	150 ksi (1040 MPa)	Conexiones primarias-de alta resistencia, vigas pesadas
Norma ASTM F3125 F1852	América del norte	—	120 ksi (827 MPa)	Quite el perno-para conexiones críticas-deslizantes
Norma ASTM F1554	América del norte	36 / 55 / 105	60 / 75 / 125 ksi	Pernos de anclaje para anclaje de cimientos.
EN 14399 HR	Europa	8.8 / 10.9	800 / 1040 MPa	Pernos estructurales estándar-europeos
EN 14399 HV	Europa	10.9	1040MPa	Conjuntos de casquillos hexagonales-para juntas pre-tensadas
GB/T 1228-1231	Porcelana	8.8s / 10.9s	800 / 1040 MPa	Puentes y estructuras de acero estándar-chino
ISO 898-1	Internacional	4.8–12.9	400–1220 MPa	Línea base de propiedades mecánicas para todos los grados.







Seleccionar un sujetador estructural es una decisión de tres-pasos: estilo del cabezal y método de inserción, material, luego grado y tratamiento de la superficie. Cada paso reduce la selección para que coincida con su tipo de conexión, requisito de carga y entorno de servicio.



Estilos de cabeza y métodos de conducción



En el atornillado estructural, el estilo del cabezal determina la distribución de la carga de sujeción y las herramientas de instalación. Los seis tipos siguientes cubren la mayoría de las conexiones de acero estructural.



Estilo de cabeza		Método de conducción	Aplicación estructural
Maleficio pesado		Llave dinamométrica hidráulica o pistola de impacto	Conexiones primarias ASTM F3125 A325/A490: la amplia superficie de apoyo distribuye la carga de sujeción entre las capas conectadas
Giro-Apagado (TC) F1852		Pistola de cerrojo eléctrica TC; la ranura se corta en la pretensión del objetivo	Conexiones deslizantes-críticas y pre-tensadas: instalación-verificable en campo, no se necesita calibración de torsión
Perno de anclaje		Llave inglesa o llave para tuercas; ajuste-moldeado o perforado-	Anclaje de cimientos ASTM F1554: configuraciones con curvatura en L, curva en J- o con cabeza para placas base de columnas
Tapa del zócalo		Llave Allen (llave hexagonal)	Conexiones mecánicas-de nivelación, fijación de placa base y miembros estructurales secundarios; adecuado para aplicaciones en las que se prefiere una cabeza cilíndrica compacta con accionamiento de casquillo hexagonal a una cabeza hexagonal externa grande
avellanado		Phillips o casquillo hexagonal	Conexiones de puentes arquitectónicos y peatonales donde se requiere una superficie al ras por motivos estéticos o de espacio libre.

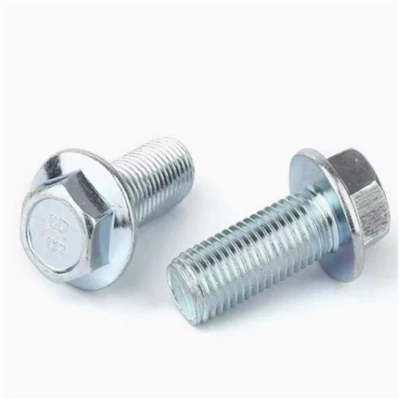

Perno de brida		Llave o casquillo	Conexiones estructurales secundarias: la brida integrada distribuye la carga sin arandela separada, instalación más rápida



Referencia de materiales



Los materiales de fijación estructural se seleccionan según la clase de resistencia y el entorno de servicio. Los cuatro materiales siguientes cubren aplicaciones de acero estructural, desde marcos generales hasta conexiones de grado marino-.



Material	Referencia estándar	Grado típico	Entorno de servicio
Acero carbono	ASTM F3125 A325, ISO 898-1	4.8 / 8.8	Conexiones estructurales generales, interiores o revestidas para uso exterior. Bajo costo, alta resistencia, requiere recubrimiento.
Acero aleado	ASTM F3125 A490,ISO 898-1	10.9	Conexiones primarias, puentes y vigas pesadas de alta-resistencia. Templado y revenido; requiere dacromet o galvanización mecánica; no se requiere galvanización por inmersión en caliente-(riesgo de fragilización por hidrógeno)
Acero resistente a la intemperie	ASTM F3125 A325 Tipo 3 / A490 Tipo 3	8,8 / 10,9 equivalentes.	Resistencia a la corrosión atmosférica que coincide con las estructuras de acero resistente a la intemperie A588: forma una capa protectora de óxido, no se necesita recubrimiento
Acero inoxidable 304	Norma ASTM F593, A2-70	A2-70	Servicio exterior, alimentación, corrosión general. No recomendado para exposición al cloruro/marino.



Tratamiento de calidad y superficie



El paso final hace coincidir el grado del sujetador y el recubrimiento con la demanda de carga de la conexión y la exposición ambiental. El grado determina la resistencia a la tracción; El tratamiento de la superficie determina la resistencia a la corrosión y la vida útil.



Revestimiento	Grado adecuado	Ambiente	Nota
Negro / Liso	4.8–12.9	Estructuras interiores protegidas.	Costo más bajo, sin protección contra la corrosión
Chapado en zinc-	4.8–8.8	Interior o exterior templado	Recubrimiento fino, resistencia a la corrosión limitada
Galvanizado por inmersión en caliente-	Hasta 8,8	Exterior, industrial, costero	Recubrimiento pesado, 50+ años de vida útil en la mayoría de los entornos
Dacromet / Galvanizado Mecánico	10.9–12.9	Aplicaciones exteriores de alta-resistencia	La fragilización por hidrógeno es segura para pernos de alta-calidad
Meteorización tipo 3	8,8 / 10,9 equivalentes.	Zonas de corrosión atmosférica, estructuras de acero A588.	Capa de óxido autocurativa, no necesita recubrimiento







Los conjuntos de pernos estructurales de GNEE se han exportado a proyectos en Asia, Medio Oriente, América del Sur y África, dando soporte a estructuras de acero de gran-raza, conexiones de puentes, torres de transmisión de energía y plantas industriales. Cada envío coincide exactamente con el estándar, el grado y el recubrimiento específico-del sitio requerido por los códigos locales y las especificaciones del proyecto.





Nuestros sujetadores para estructuras de acero se fabrican mediante un{0}}sistema de producción interno completo, desde el acero en bruto hasta el producto terminado. El principal proceso de fabricación incluye:







GNEE verifica la calidad en cada etapa de producción, no solo en la inspección final. Cada etapa lleva su propio estándar, método y criterio de aceptación, con informes de prueba (EN 10204 3.1) emitidos por lote.



Escenario	Artículo de control de calidad	Estándar	Método
Materia prima	Composición química, propiedades mecánicas.	ASTM F3125, GB/T 3098.1, EN 10204 3.1	Espectrómetro, tracción por calor.
formando	Dimensiones, grietas superficiales.	ISO 4759-1	Primer-artículo + por 200 unidades, TM
Hilo	Diámetro de paso, ajuste de rosca	ISO 965, GB/T 197	Pasa/no-pasa calibre según ASTM F3125
Tratamiento térmico	Dureza, microestructura, carga de tracción y de prueba.	ASTM F3125, ISO 898-1	HRC por lote, tracción por horno, metalográfico
Superficie	Espesor del revestimiento, fragilidad por hidrógeno, ajuste de rosca	Norma ASTM F1941, A153	Medidor magnético, prueba HE 10.9+, vaya-medidor
Final	Carga de prueba, tracción, carga de cuña, dureza, dimensiones.	ASTM F3125, EN 14399, ISO 898-1	EN 10204 3.1 MTC, muestras 2 años, SGS/BV/TUV EN
Embalaje	Etiquetado, protección contra la humedad, segregación.	Estándar interno	VCI + desecante, etiqueta de número de calor-, fotos de carga











Más allá de los tamaños de catálogo estándar, GNEE puede fabricar sujetadores no-estándar según sus dibujos, muestras o requisitos técnicos, con control de tolerancia y registros de inspección.







Todos los sujetadores de estructuras de acero se empaquetan como conjuntos combinados (perno + tuerca + arandela), se etiquetan para una trazabilidad total y se envían con documentación completa para garantizar un despacho de aduanas y una instalación en el sitio sin problemas.



Embalaje y envío

Escenario	Método de embalaje	Protección
Conjunto de pernos	Los pernos, tuercas y arandelas se empaquetan como juegos combinados según ASTM F3125; cada unidad contiene un perno, una tuerca y las arandelas requeridas, lo que elimina-las discrepancias en el sitio.	—
Embalaje interior	Cajas de cartón corrugado de 5 capas (350 a 500 kg), bolsas tejidas (25 a 50 kg) o bolsas pequeñas (1 a 5 kg), seleccionadas según el tamaño del producto y el volumen del pedido.	Superficies galvanizadas y negras empaquetadas con bolsas VCI y desecante para evitar el óxido blanco y la corrosión por humedad durante el tránsito marítimo de 30 a 45 días.
Protección especial	Los extremos roscados, las estrías de torsión-y las curvaturas de los pernos de anclaje están protegidas con tapas de plástico o bloques de madera para evitar daños durante el transporte.	Superficies de intemperie tipo 3 rellenas con papel inhibidor de óxido-para preservar la capa protectora de óxido
Paletizado y Carga	Cajas apiladas en paletas tratadas térmicamente-15 ISPM- (1200 × 1000 mm o 1100 × 1100 mm), envueltas en plástico retráctil y flejadas para optimizar el contenedor.	—

Nota: Cada paquete está etiquetado con: nombre del producto, estándar (ASTM F3125 / F1554 / GB), grado (A325 / A490 / 8.8 / 10.9), tamaño (M), cantidad, número de lote, número de serie y nombre del proyecto de destino.



Plazo de entrega

Categoría	Plazo de entrega estándar	Plazo de entrega personalizado
Tamaños estándar (M12–M36, A325/A490/8.8/10.9)	15–25 días	25 a 35 días (recubrimientos especiales, embalaje personalizado)
Tamaños no-estándar (M36–M64)	25–35 días	30 a 45 días (roscado, doblado y estilo de cabeza personalizados)

Nota: El plazo de entrega se calcula a partir de la confirmación del sorteo y el recibo del depósito. La producción urgente está disponible bajo petición.



Términos de envío y documentación

Artículo	Detalle
Incoterms	MANDO (Tianjin), CIF, DDP
Métodos de envío	FCL (20'GP / 40'GP / 40'HQ), LCL para pedidos pequeños, transporte aéreo para proyectos urgentes
Documentación de exportación	Factura comercial, lista de embalaje (desglose del nivel de caja-), conocimiento de embarque (B/L), certificado de origen (CO)
Documentación de calidad	EN 10204 3.1 MTR por lote, informe de espesor del recubrimiento, certificado de inspección de terceros-(SGS/BV/TÜV)
Despacho de aduana	Documentación de exportación completa proporcionada; Se admite inspección-de terceros por parte de SGS, BV o TÜV.
Consolidación de múltiples-productos	Consolide con miembros estructurales de acero (vigas, columnas, armaduras, correas, refuerzos) para optimizar los costos logísticos para la adquisición completa-del proyecto.

Nota: El envío consolidado con componentes estructurales de acero está disponible para optimizar el costo logístico para la adquisición del proyecto completo-.







Como uno de los fabricantes y proveedores de sujetadores más profesionales de China, contamos con equipos de producción líderes en el mundo-y sólidas capacidades de fabricación. Tenga la seguridad de comprar sujetadores personalizados a precios competitivos en nuestra fábrica. Para cotización, contáctenos ahora.

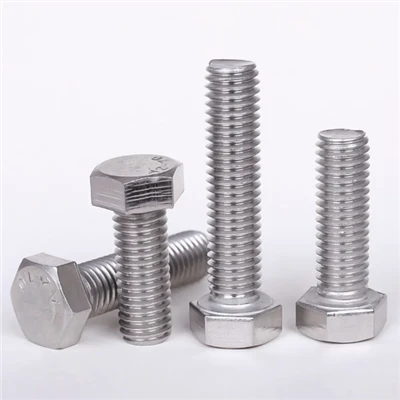

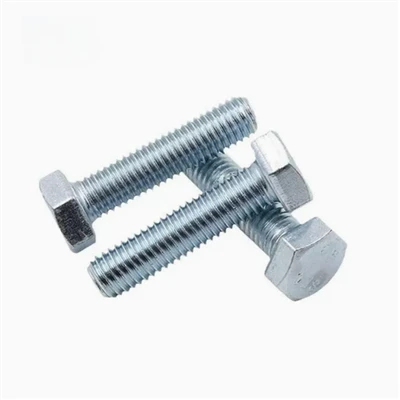

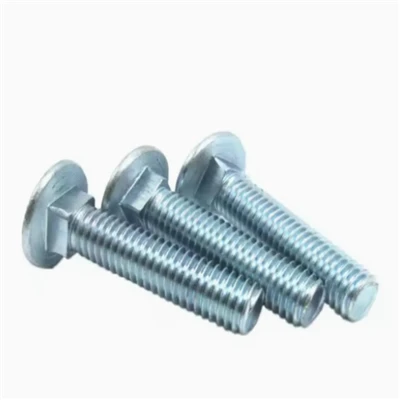

sujetadores, Tornillo hexagonal de rosca completa de alta resistencia, Perno de torsión de alta resistencia
