Descripción general de los sistemas estructurales de armadura de acero
Las armaduras de acero constan de miembros rectos interconectados que forman unidades triangulares, que incluyen cordones superiores, cordones inferiores, miembros de alma y conexiones de placa de cartela. Esta configuración garantiza que las fuerzas se transmitan principalmente como tensión o compresión axial, maximizando la eficiencia estructural.
Las aplicaciones típicas incluyen:
- Techos de fábricas industriales
- Estructuras de almacén de gran-luz
- Estadios y arenas
- Terminales de aeropuerto
- Puentes y pasarelas elevadas
- Instalaciones industriales pesadas
Especificaciones de armaduras de acero
| Categoría | Especificación |
|---|---|
| Descripción | Armazones de acero personalizados de alta-resistencia |
| Estándares | AISC / Eurocódigo 3 / GB 50017 / AWS D1.1 / ISO 9001 |
| Grados de acero | Q235B / Q355B / S355 / ASTM A36 / A572 / Alta-resistencia hasta Q460 |
| Tolerancia de fabricación | Longitud ±2–5 mm, Rectitud Menor o igual a L/1000 |
| Protección de superficies | Galvanizado-en caliente, pintura con granallado2.5 + |
| Rango de tramo | 10 m – 120 m+ (personalizado hasta 150 m) |
| Sistema de conexión | Sistema atornillado/híbrido/soldado de alta-resistencia (8,8/10,9) |
| Solicitud | Plantas industriales, hangares, invernaderos, torres de energía, puentes transportadores |
Tipos de nuestras cerchas de acero
Las vigas de acero personalizadas son componentes de acero estructural ligeros y de alta-resistencia, ampliamente adoptados en estadios, salas de exposiciones, puentes, aeropuertos y edificios industriales.
GNEE suministra armazones de techo personalizados, armazones espaciales, armazones de puentes, armazones de grúas y armazones de escenario fabricados con acero al carbono, acero inoxidable y aleación de aluminio. Con un diseño estructural optimizado, fácil instalación en el campo y acabados superficiales versátiles que incluyen-galvanización por inmersión en caliente y recubrimiento de pintura, ofrecemos una gama completa de productos de armazones de acero convencionales, brindando soluciones duraderas y rentables-efectivas para sus proyectos de construcción de gran-envergadura.

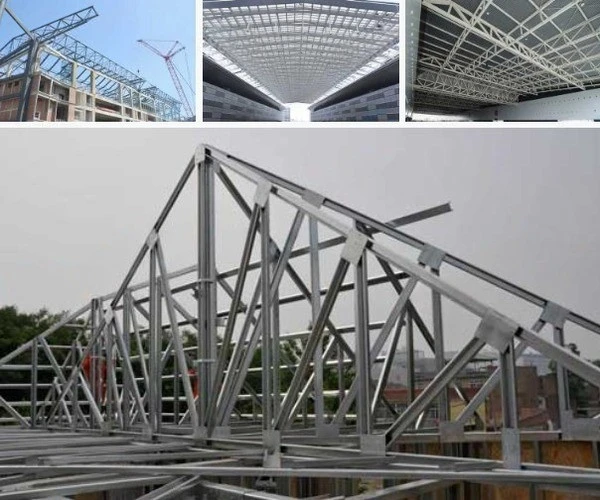

Armazón de techo triangular
Descripción:Como una de las formas más tradicionales y estables de estructuras de armadura de techo, consta de una serie de triángulos interconectados.
Aplicaciones:Naves industriales, almacenes, talleres y salas de exposiciones.
Características:
Alta estabilidad con una estructura geométrica simple;
Fácil de fabricar y rentable-;
Ligero pero capaz de soportar grandes cargas en el techo.

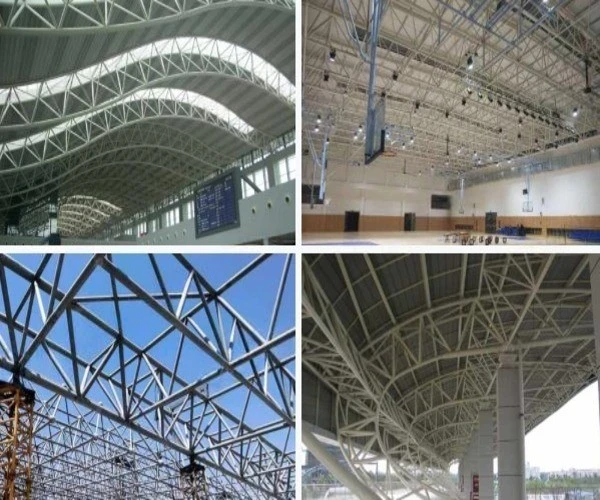

Armazón espacial tubular
Descripción:Una armadura espacial tubular es un sistema de armadura tridimensional-compuesto de miembros tubulares.
Aplicaciones:Estadios, terminales de aeropuertos, salas de exposiciones, grandes estaciones de ferrocarril y tejados de plazas.
Características:
Carga espacial-soporte y alta estabilidad;
Peso ligero, alta resistencia y grandes luces;
Varias formas permiten la formación de varias superficies curvas.
Armazón trapezoidal
Descripción:Este tipo de armadura presenta cordones superiores e inferiores dispuestos en una configuración trapezoidal. Proporciona una pendiente moderada del techo al tiempo que optimiza la altura estructural general.
Aplicaciones:Estadios deportivos, centros de exposiciones, fábricas y auditorios.
Características:
Ideal para estructuras de techo-de luz media;
Aspecto compacto y estético;
Reduce la altura del techo para mejorar la eficiencia del espacio

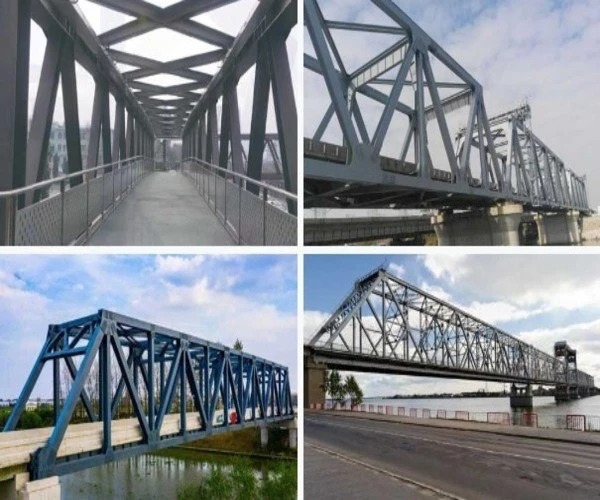

Armazón de puente
Descripción:Dos tipos principales: vigas para puentes peatonales, adecuadas para pasarelas o vías de acceso para trabajos livianos-; y vigas de puentes ferroviarios de alta-velocidad, diseñadas para la construcción de puentes ferroviarios.
Aplicaciones:Pasarelas, pasarelas elevadas, corredores de fábricas y pequeños puentes-que cruzan ríos.
Características:
Diseño estético que complementa las fachadas de los edificios;
Ligero pero de alta rigidez;
Construcción rápida y montaje sencillo en el sitio-

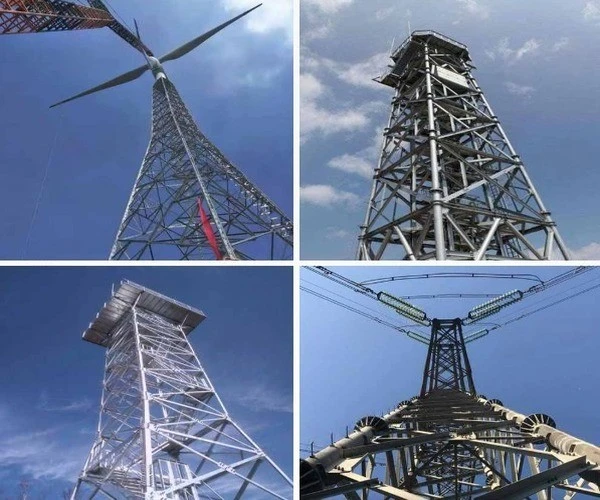

Armazón de torre y mástil
Descripción:Se trata de estructuras altas con armazones o tubulares diseñadas para soportar antenas, iluminación, transmisión de energía o equipos de monitoreo. Las torres son estructuras-autoportantes, mientras que los mástiles normalmente se estabilizan con cables tensores.
Aplicaciones:Torres de comunicación, torres de transmisión, postes de luz, torres de soporte de turbinas eólicas y torres de monitoreo.
Características:
Fabricación y transporte modulares;
Bajos requisitos de mantenimiento y larga vida útil;
Estructura alta y estable con excelente resistencia al viento y a los terremotos.
Ventajas y aplicaciones de las armaduras de acero
Ventajas de la armadura de acero
Alta relación de resistencia-a-peso
Capacidad-de largo alcance
Consumo reducido de acero
Instalación rápida
Alta estabilidad estructural
Adaptabilidad a arquitectura compleja
Excelente durabilidad
Aplicaciones de la armadura de acero
Plantas de fabricación industriales
Centros de almacenamiento y logística
Aeropuertos y centros de transporte
Estadios y salas de exposiciones
Instalaciones de energía y potencia.
Estructuras agrícolas
Puentes de infraestructura
Nuestras capacidades de fabricación avanzadas
Nuestra producción de armaduras de acero se basa en sistemas de fabricación de grado industrial-que integran automatización e ingeniería de precisión.
Componentes principales de materia prima
GNEE es un proveedor experimentado de soluciones personalizadas de armaduras de acero. Nuestra fábrica fabrica una gama completa de armazones para techos, armazones para pisos, vigas de armazón y otras armazones estructurales. Las armaduras de acero se producen y suministran en las siguientes configuraciones, según diferentes grados de acero y tipos de materiales.

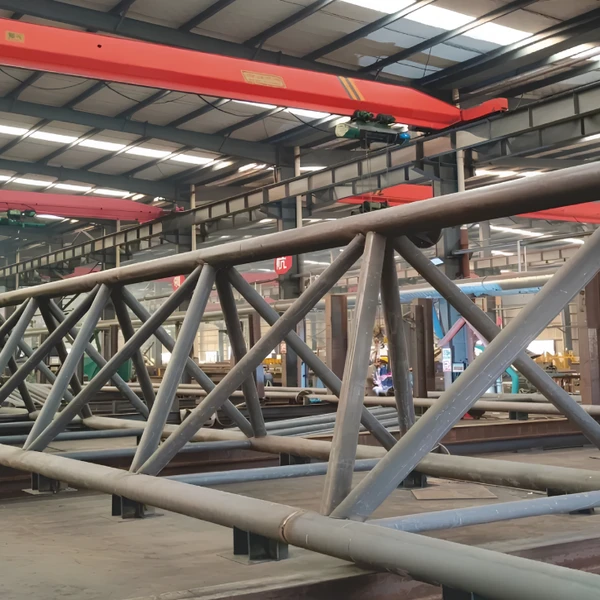

Componentes de armadura tubular
Los componentes de las armaduras tubulares solo están sujetos a tensión o compresión axial, y la tensión se distribuye uniformemente en toda la sección transversal-.
Componentes de armadura de acero en ángulo
Los componentes de acero en ángulo presentan secciones transversales-ligeras y ventajas de costos.
Componentes de armadura en forma de H-
Los componentes de armadura de sección H-cuentan con un módulo de sección más grande, un peso más liviano y un consumo de material reducido.
Componentes del armazón de caja
Los componentes del entramado tipo caja presentan una alta rigidez general y un peso ligero.

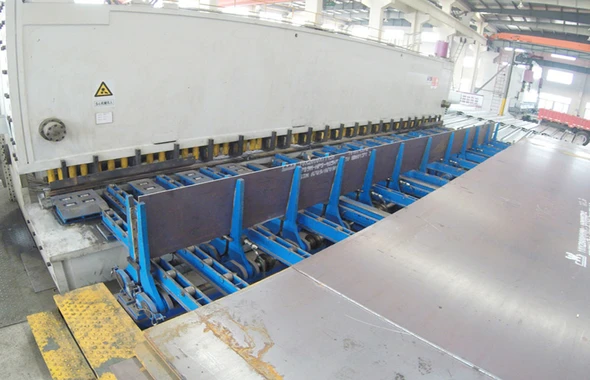

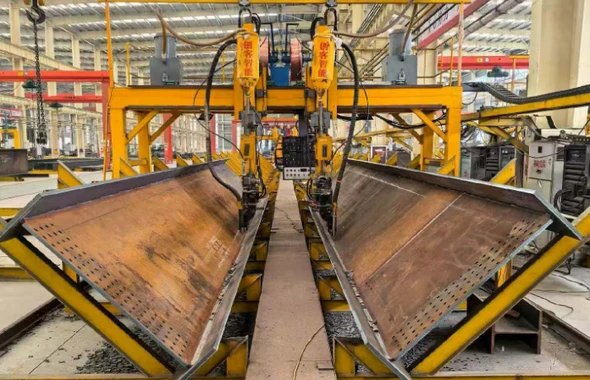

Equipo de procesamiento completo
Como proveedor experimentado de soluciones de vigas de acero prefabricadas, GNEE está equipada con instalaciones de producción integrales para garantizar la ejecución impecable de cada proyecto.
Control de calidad
El sistema de control de calidad de armaduras de acero de GNEE incluye una estricta inspección dimensional para garantizar que todos los miembros y conjuntos cumplan con las tolerancias de diseño, pruebas ultrasónicas (UT) para soldaduras críticas para detectar defectos internos, simulación de verificación de carga para evaluar el desempeño estructural bajo carga muerta, carga viva, carga de viento, carga de nieve y condiciones de carga de grúa, así como inspección de recubrimiento para verificar la calidad de la protección de la superficie, incluido el espesor del recubrimiento, la adhesión y la resistencia a la corrosión, asegurando el pleno cumplimiento de los estándares de ingeniería y los requisitos del proyecto.
Proceso de producción de armadura tubular
Tubería de acero terminada → Corte de tubería → Doblado en caliente → Ensamblaje de componentes → Soldadura estructural (incluidos refuerzos) → Pruebas ultrasónicas → Armazón tubular terminada
Embalaje y entrega de armaduras de acero
Nuestras armaduras de acero se empaquetan de forma segura mediante marcos de acero, envoltorios protectores y paquetes modulares etiquetados para garantizar un transporte seguro. Dependiendo de los requisitos del proyecto, se entregan como módulos prefabricados, unidades segmentadas o paquetes de exportación de paquete plano-adecuados para envío en contenedor o a granel, lo que garantiza una carga eficiente, un menor riesgo de daños y una fácil instalación en el sitio-.
Preguntas frecuentes:
¿Cómo se transportan y ensamblan en el sitio las vigas de gran-luz?
Las armaduras están diseñadas para enviarse como módulos segmentados o planos-del tamaño de contenedores o remolques de plataforma baja-y luego se ensamblan mediante pernos y soldadura en el sitio con un pequeño plan de elevación y un plano de montaje seleccionado.
¿Cómo elijo entre conexiones de armadura soldadas y atornilladas?
Soldado (probado por AWS D1.1, UT-) proporciona uniones suaves y continuas que se adaptan a estructuras pesadas permanentes; Las conexiones atornilladas de alta-resistencia (8.8/10.9) son más limpias para-ensamblaje, desmontaje y reubicación futura en el sitio. A menudo utilizamos una soldadura de taller híbrida - con empalmes de campo atornillados.
¿Qué protección contra incendios y corrosión se recomienda durante la vida útil?
Para la corrosión, elija galvanización en caliente-o granallado Sa2.5 más un sistema de pintura que combine según la clase ambiental. En caso de incendio, el acero estructural se puede proteger con un revestimiento intumescente aprobado o un revestimiento pasivo a prueba de fuego-para alcanzar la clasificación contra incendios que requiere su código.
¿Diseñas y detallas la armadura o trabajas a partir de mis dibujos?
Ambos. Si tiene planos estructurales, los fabricamos directamente; Si solo tiene un diseño, luz, cargas y ubicación, nuestro equipo de ingeniería diseña, detalla y optimiza la armadura, luego emite un plano certificado de fabricación/montaje para su aprobación antes de la producción.
¿Qué información necesito enviar para obtener una cotización de truss?
Un tramo, espacio entre tramos o plano de construcción, cargas de diseño (techo, nieve, viento, grúa), nivel objetivo y conexión (soldada/atornillada), acabado superficial (galvanizado/granallado-y-pintado) y un plano o el tramo libre y la altura que necesita. Con eso confirmamos la geometría y cotizamos dentro de las 24 horas.
