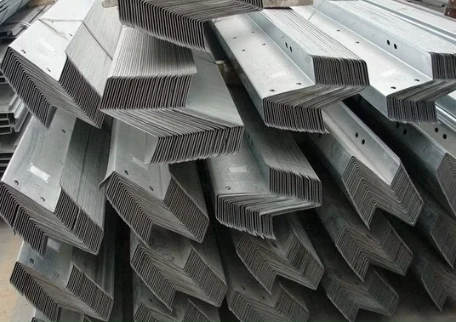

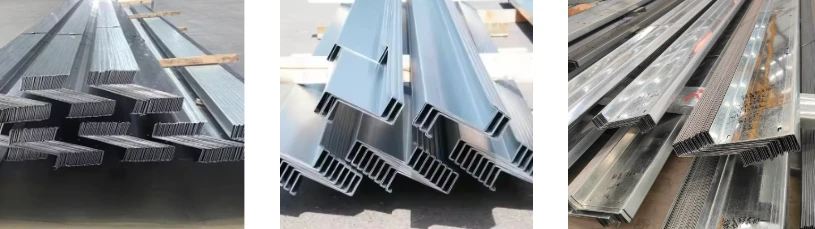

Nuestras correas de canal Z galvanizadas se conforman en frío-a partir de acero galvanizado de alta resistencia en secciones con labios-simétricos que se superponen en los puntos de soporte. El traslape de anidación duplica el espesor del acero exactamente donde el momento de flexión es mayor, por lo que cada correa soporta más carga y se une en tramos largos y continuos de techos y paredes para edificios industriales y comerciales.
Material y anticorrosión-
| Parte | Calificación | Estándar | Finalizar |
|---|---|---|---|
| Correa (elemento formado-en frío-con carga) | Bobina galvanizada de alta resistencia (S550GD/Q550) | GB/T 6723 ≈ EN 1993-1-3 ≈ AISI S100 | Bobina recubierta de zinc-, Z275/Z450 |
| Opcional | S450GD/Q350 | GB/T 6723 | Bobina recubierta de zinc- |
Especificación completa
| Artículo | Detalle |
|---|---|
| Formularios de sección | Correa de canal Z, bridas con labios simétricos para superposición |
| rango de sección | Z100–Z250 |
| Grosor de la pared | 1,0–3,0 mm |
| Longitud | Máx. 5,8 m (20 GP) / 11,8 m (40 GP / HC); personalizado por bahía |
| Característica | Junta traslapada en soportes para vanos continuos |
| Agujeros | Orificios de fijación/pernos solapados pre-perforados, según diseño |
| Material | Bobina galvanizada de alta resistencia (S550GD/Q550) |
| Anti-corrosión | Recubrimiento de zinc Z275–Z450 según GB/T 2518 ≈ EN 10346 |
| Estándares de diseño | GB 50017 / EN 1993-1-3 / AISI S100 / AS-NZS 4600 |
| Embalaje | Agrupados por bahía sobre paletas de madera |
Cómo funcionan + Aplicaciones
Transportar cargas en techos y paredes.
Las correas Z se extienden entre las vigas del pórtico y transportan láminas además del viento y la nieve a través de grandes bahías.
Superposición en tramos continuos
El anidamiento en el soporte duplica el espesor de la sección en el momento crítico y suaviza la deflexión para lograr tramos largos y eficientes.
Montaje rápido y repetido-de bahías
Los orificios pre-perforados y el peso ligero-formado en frío aceleran el atornillado en bahías idénticas.
Aplicaciones
Edificios industriales y comerciales– correas de tejado largas y continuas sobre pórticos.
Edificios de acero pre-diseñados– estructura de bahía repetible.
Grandes-almacenes y talleres– Los tramos continuos en Z reducen las juntas bajo techos ligeros y zonas de fuertes vientos.
Logística y-cobertizos frigoríficos– vigas de pared estables que soportan paneles aislados.
Selección de sección de correa del canal Z
| Tipo | Espesor (mm) | Mmm) | Un (mm) | B (mm) | C(mm) | Peso (kg/m) |
|---|---|---|---|---|---|---|
| Z100 | 1.0 | 100 | 45 | 39 | Mayor o igual a 15,5 | 1.63 |
| 1.2 | 45.4 | 39.4 | Mayor o igual a 15,9 | 1.96 | ||
| 1.5 | 46 | 40 | Mayor o igual a 16,5 | 2.45 | ||
| Z120 | 1.0 | 120 | 45 | 39 | Mayor o igual a 16,0 | 1.81 |
| 1.2 | 45.4 | 39.4 | Mayor o igual a 16,4 | 2.17 | ||
| 1.5 | 46 | 40 | Mayor o igual a 17,0 | 2.71 | ||
| 2.0 | 47 | 41 | Mayor o igual a 18,0 | 3.61 | ||
| Z150 | 1.0 | 150 | 45 | 39 | Mayor o igual a 16,0 | 2.04 |
| 1.2 | 45.4 | 39.4 | Mayor o igual a 16,4 | 2.45 | ||
| 1.5 | 46 | 40 | Mayor o igual a 17,0 | 3.06 | ||
| 2.0 | 47 | 41 | Mayor o igual a 18,0 | 4.08 | ||
| Z200 | 1.5 | 200 | 70 | 62 | Mayor o igual a 24,0 | 4.36 |
| 2.0 | 71 | 63 | Mayor o igual a 25,0 | 5.81 | ||
| 2.5 | 72 | 64 | Mayor o igual a 26,0 | 7.26 | ||
| 3.0 | 73 | 65 | Mayor o igual a 27,0 | 8.71 | ||
| Z250 | 1.5 | 250 | 70 | 62 | Mayor o igual a 24,0 | 4.92 |
| 2.0 | 71 | 63 | Mayor o igual a 25,0 | 6.56 | ||
| 2.5 | 72 | 64 | Mayor o igual a 26,0 | 8.20 | ||
| 3.0 | 73 | 65 | Mayor o igual a 27,0 | 9.84 |
Nuestra fabricación y calidad (M11 – M14)
Flujo de producción
Detallado y planificación de vueltas– El tramo Z se divide en secciones de base más longitudes de superposición traslapadas y el patrón de pernos de traslapo se fija contra el momento de soporte antes de usar la bobina.
Verificación de bobina– Las pruebas químicas, mecánicas y{0}}de recubrimiento de zinc en la tira galvanizada de alta resistencia confirman que el material es apto para el conformado en frío.
Corte de tiras (según sea necesario)– la bobina se corta al ancho exacto de la red-más-labios que necesita el perfil Z objetivo.
Conformación en frío simétrica– la tira se enrolla continuamente en el perfil Z con reborde con el alma recta y ambas alas paralelas para un encajado limpio.
Agujeros de ajuste longitudinal y pernos solapados– las secciones se cortan a la longitud de la bahía/traslape y los orificios de fijación y de los pernos de solape se perforan en pares coincidentes para que la superposición quede alineada.
Comprobación de ajuste-del regazo y agrupación– se anida una vuelta de prueba para verificar el cierre del anidamiento, luego las secciones se agrupan por bahía en paletas.
Control de calidad
| punto de control | Método | Documento |
|---|---|---|
| Material de la bobina | Nueva prueba química/mecánica/cinc- | Bobina MTC |
| Perfil y labios | Perpendicular de red + calibre de paralelismo de labios | Registro de inspección |
| ajuste de vuelta | Prueba de cierre de anidación en parejas muestreadas | Registro de inspección |
| Recubrimiento de zinc | Espesor y adherencia del revestimiento | Informe de recubrimiento (GB/T 2518 / EN 10346) |
| Longitud y orificios para pernos | Longitud de bahía/vuelta y verificación de orificios coincidentes | Registro de inspección |
Inspección de terceros-(SGS/BV/TÜV) admitida previa solicitud.
Embalaje y entrega
| Categoría | Detalle |
|---|---|
| Embalaje | Correas agrupadas por tramo sobre pallets de madera con flejes de PP + protectores de esquinas; Película VCI + barrera de agua; Almohadillas de espuma entre capas para proteger el zinc. |
| Entrega | Contenedor (20″ / 40 GP / HC) por límite de longitud; haces reforzados para evitar que se desplacen. |
| plazo de entrega | Existencias de 10 a 15 días; personalizado 15–25 días |
| Calificación | Etiquetas resistentes a la intemperie: número de pieza, línea de bahía/cuadrícula, cantidad, peso neto, marcas de puerto de destino. |
| Documentos | MTC de bobina, lista de embalaje, factura, informe de recubrimiento/inspección (bajo pedido), planos de montaje. |
Preguntas frecuentes:
¿Por qué superponer correas Z en lugar de utilizar correas C?
Anidar la Z en el soporte duplica el espesor del acero en el punto de tensión más alto, lo que aumenta la capacidad de carga y forma tramos más largos y continuos.
¿Cuáles son los tamaños estándar?
Suministramos Z100–Z250 con espesores de pared de 1,0–3,0 mm y longitudes de hasta 11,8 m para 40 GP/HC.
¿Las correas Z vienen con agujeros pre-perforados?
Sí-los orificios de fijación y de los pernos solapados están pre-perforados según sus necesidades; También hay disponibles secciones lisas.
¿Por qué acero galvanizado?
El revestimiento de zinc según GB/T 2518 ≈ EN 10346 resiste la humedad, la sal y la lluvia para una larga vida útil y con un mantenimiento reducido.
¿Puedo pedir tamaños mixtos en un proyecto?
Sí-envíe su diseño y enrollaremos correas Z para techo y pared a juego por tramo, del tamaño de su dibujo.
