A intercambiador de calorEs un dispositivo crucial utilizado en diversas industrias y aplicaciones para transferir eficientemente energía térmica de un fluido a otro. Desempeña un papel vital en los procesos de calefacción, refrigeración y recuperación de energía. La función principal de un intercambiador de calor es facilitar la transferencia de calor entre dos o más fluidos manteniéndolos físicamente separados. Esto permite el intercambio de energía térmica sin mezclar los fluidos, garantizando la seguridad y evitando la contaminación. Los intercambiadores de calor se utilizan en una amplia gama de sectores, incluidos sistemas HVAC, generación de energía, procesamiento químico, refrigeración y procesos de fabricación. Su diseño y funcionamiento se basan en principios de termodinámica y mecánica de fluidos, con diferentes tipos y configuraciones disponibles para adaptarse a requisitos específicos.
Los intercambiadores de calor están diseñados para optimizar la eficiencia de la transferencia de calor maximizando el área de superficie disponible para el intercambio y promoviendo un flujo de fluido efectivo. Constan de dos circuitos de fluido: el circuito de fluido caliente y el circuito de fluido frío. Estos circuitos están separados por una barrera sólida, generalmente hecha de metal, que actúa como vía conductora para la transferencia de calor. A medida que el fluido caliente fluye a través de un lado del intercambiador de calor, transfiere su energía térmica a la barrera sólida, que luego conduce el calor al otro lado donde circula el fluido frío. Este proceso de intercambio de calor puede ocurrir de diversas formas, como por ejemplo mediante el contacto directo entre los fluidos o a través de la barrera sólida como intermediaria. Los intercambiadores de calor están diseñados para proporcionar una transferencia de calor eficiente y al mismo tiempo minimizar las caídas de presión, las pérdidas de energía y las incrustaciones, lo que garantiza un rendimiento óptimo y una rentabilidad-en los sistemas de gestión térmica.
Clasificación del intercambiador de calor
Los intercambiadores de calor se pueden clasificar según varios criterios, incluida su construcción, disposición del flujo y mecanismo de transferencia de calor. Aquí hay tres clasificaciones comunes de intercambiadores de calor:
Clasificación basada en la construcción-
La clasificación basada en la construcción-clasifica los intercambiadores de calor según su estructura física y diseño. Incluye tipos como intercambiadores de calor de carcasa y tubos, de placas y de tubos con aletas, cada uno con características y ventajas distintas en aplicaciones de transferencia de calor.
-

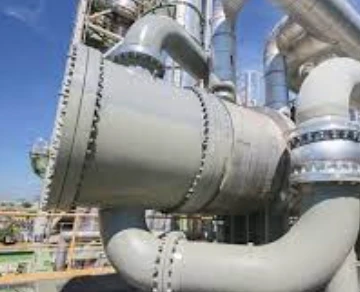

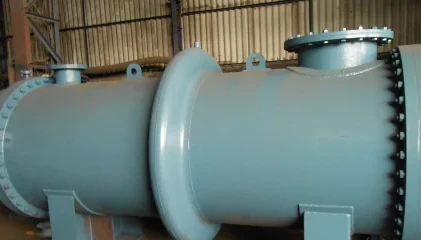

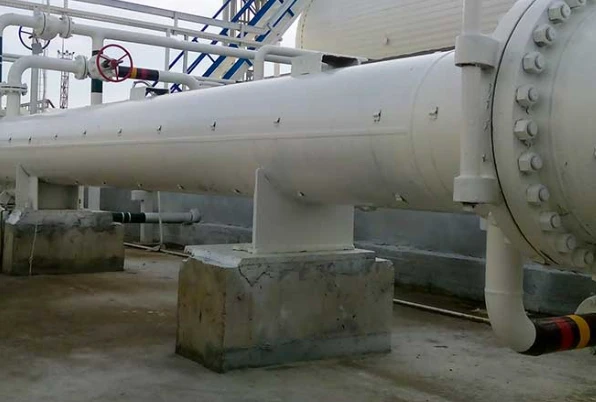

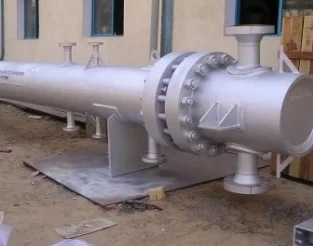

Intercambiadores de calor de carcasa y tubos
Este tipo consta de una carcasa (recipiente exterior) con múltiples tubos en su interior. Un fluido fluye a través de los tubos mientras que el otro fluido fluye alrededor de los tubos en la carcasa. Son versátiles, robustos y ampliamente utilizados en las industrias.
-
Intercambiadores de calor de placas
Estos intercambiadores de calor constan de una serie de placas apiladas con canales de fluido frío y caliente que se alternan. Las placas proporcionan una gran superficie para la transferencia de calor y son compactas, eficientes y adecuadas para aplicaciones con altos requisitos de transferencia de calor.
Intercambiadores de calor de tubos con aletas: estos intercambiadores tienen tubos con superficies extendidas llamadas aletas. Las aletas aumentan el área de transferencia de calor y mejoran la eficiencia de la transferencia de calor. Se utilizan comúnmente en aplicaciones de calefacción y refrigeración de aire.
Clasificación basada en la disposición del flujo-
La clasificación basada en la disposición del flujo-clasifica los intercambiadores de calor según la dirección y la disposición de los flujos de fluidos. Incluye configuraciones de flujo paralelo, contraflujo y flujo cruzado, que determinan la diferencia de temperatura y la eficiencia de la transferencia de calor dentro del intercambiador.
-
Intercambiadores de calor de flujo paralelo
En esta disposición, tanto el fluido frío como el caliente entran al intercambiador de calor por el mismo extremo y fluyen paralelos entre sí. Esto da como resultado una diferencia de temperatura que disminuye a lo largo del intercambiador.
-
Intercambiadores de calor a contraflujo
En una disposición de contracorriente, los fluidos fríos y calientes ingresan al intercambiador de calor desde extremos opuestos y fluyen en direcciones opuestas. Esta configuración maximiza la diferencia de temperatura entre los fluidos, lo que conduce a una transferencia de calor eficiente.
-
Intercambiadores de calor de flujo cruzado
Aquí, un fluido fluye a través de la otra corriente de fluido, lo que da como resultado un patrón de flujo perpendicular. Esta configuración se usa comúnmente en aplicaciones como sistemas de aire acondicionado y torres de enfriamiento.
Clasificación basada en el mecanismo de transferencia de calor-
La clasificación basada en el mecanismo de transferencia de calor-clasifica los intercambiadores de calor según cómo se transfiere el calor entre fluidos, distinguiendo entre intercambiadores de calor por conducción, convección y radiación, cada uno de los cuales utiliza un modo diferente de transferencia de calor.
-
Intercambiadores de calor por conducción
En estos intercambiadores, el calor se transfiere entre fluidos a través de una barrera conductora, como una pared metálica. El calor fluye del fluido caliente al fluido frío por conducción a través de la barrera sólida.
-
Intercambiadores de calor por convección
La transferencia de calor se produce principalmente mediante el movimiento de fluidos. Esta categoría incluye tanto la convección forzada, donde el flujo de fluido se induce mecánicamente, como la convección natural, donde la transferencia de calor es impulsada por diferencias de densidad causadas por variaciones de temperatura.
-
Intercambiadores de calor por radiación
Los intercambiadores de calor por radiación transfieren calor a través de ondas electromagnéticas sin contacto directo entre los fluidos. Se utilizan comúnmente en aplicaciones de alta-temperatura y sistemas relacionados con el espacio-.
Ventajas del intercambiador de calor
Los intercambiadores de calor ofrecen varias ventajas en diversas aplicaciones. Permiten una transferencia de calor eficiente, permiten el control de la temperatura, facilitan la recuperación de energía y proporcionan diseños compactos para entornos con espacio-limitado.
- Transferencia de calor eficiente:Los intercambiadores de calor proporcionan una transferencia de calor eficiente entre fluidos, maximizando la utilización de la energía térmica y reduciendo el desperdicio de energía.
- Control de temperatura:Los intercambiadores de calor permiten un control preciso de la temperatura de los fluidos, asegurando condiciones operativas óptimas para diversos procesos y sistemas industriales.
- Diseño compacto:Los intercambiadores de calor se pueden diseñar para que tengan una estructura compacta y{0}}que ahorre espacio, lo que los hace adecuados para instalaciones con disponibilidad de espacio limitada.
- Versatilidad:Los intercambiadores de calor son versátiles y pueden diseñarse para diversas aplicaciones, acomodando diferentes tipos de fluidos, caudales y rangos de temperatura.
- Ahorro de costos:Al recuperar y reutilizar el calor, los intercambiadores de calor pueden contribuir a importantes ahorros de costos al reducir el consumo de energía y minimizar la necesidad de equipos adicionales de calefacción o refrigeración.
Desventajas del intercambiador de calor
A pesar de sus numerosas ventajas, los intercambiadores de calor también tienen algunas limitaciones. Estos incluyen el potencial de contaminación y corrosión, altos costos iniciales, requisitos de mantenimiento, problemas de caída de presión y limitaciones en el manejo de diferencias extremas de temperatura.
- Abordaje:Los intercambiadores de calor son susceptibles a la contaminación, que ocurre cuando se acumulan depósitos, como incrustaciones, corrosión o materia orgánica, en las superficies de transferencia de calor. La suciedad reduce la eficiencia de la transferencia de calor, aumenta la caída de presión y requiere limpieza o mantenimiento regular.
- Fuga:Los intercambiadores de calor pueden experimentar fugas entre los circuitos de fluidos fríos y calientes, lo que provoca una pérdida de eficiencia y una posible contaminación de los fluidos.
- Costo:Los intercambiadores de calor pueden resultar costosos de comprar, instalar y mantener, especialmente para aplicaciones a gran-escala que requieren diseños o materiales especializados.
- Rango de temperatura limitado:Ciertos intercambiadores de calor pueden tener limitaciones en el rango de temperatura que pueden manejar de manera efectiva, lo que reduce su idoneidad para aplicaciones de temperaturas extremas.
- Caída de presión:Los intercambiadores de calor pueden provocar una caída de presión en los circuitos de fluidos, lo que puede requerir potencia de bombeo adicional para mantener los caudales deseados.
Aplicaciones del intercambiador de calor
Los intercambiadores de calor encuentran-aplicaciones de amplio alcance en industrias como HVAC, generación de energía, procesamiento químico, refrigeración e industrias de procesos, lo que facilita la transferencia de calor eficiente para fines de calefacción, refrigeración y recuperación de energía.
- Sistemas de climatización:Los intercambiadores de calor se utilizan para calentar y enfriar edificios de manera eficiente.
- Generación de energía:Desempeñan un papel crucial en las centrales eléctricas, facilitando la transferencia de calor en generadores y condensadores de vapor.
- Procesamiento químico:Los intercambiadores de calor se utilizan para controlar la temperatura, condensar vapores y calentar o enfriar fluidos de proceso.
- Refrigeración y aire acondicionado:Ayudan a transferir calor entre los refrigerantes y el entorno circundante.
- Industrias de proceso:Los intercambiadores de calor se emplean en el procesamiento de alimentos, la refinación de petróleo, la fabricación de productos farmacéuticos y otros procesos industriales que requieren transferencia de calor.
Con respecto a las dimensiones específicas, la clasificación de presión, los estándares de resistencia a la corrosión y los parámetros de eficiencia de transferencia de calor de los intercambiadores de calor, puede contactarnos directamente para obtener un plan de especificaciones personalizado, que lo ayudará a satisfacer con precisión sus requisitos de producción o proceso.
Correo electrónico:global@gneesteels.com
WhatsApp: +8615824687445
Preguntas frecuentes
P: ¿Cuál es la regla 10 13 para el intercambiador de calor de carcasa y tubos?
R: En términos simples, garantiza que la presión de diseño del lado con menor presión (ya sea el lado de la carcasa o del tubo) se establezca en al menos 10/13 de la presión de diseño del lado con mayor presión.
P: ¿Cuáles son las ventajas de un intercambiador de calor de carcasa y tubos?
R: También tienen notables ventajas de mantenimiento: los intercambiadores de calor de carcasa y tubos tienen una construcción que se presta para un mantenimiento simplificado, mayor seguridad y operaciones generales-libres de problemas. El diseño de los intercambiadores de calor de carcasa y tubos permite identificar rápidamente las fugas y protegerlas del resto de la unidad.
P: ¿Qué es un intercambiador de calor y su función?
R: Un intercambiador de calor es un sistema que se utiliza para transferir calor entre una fuente y un fluido de trabajo. Los intercambiadores de calor se utilizan tanto en procesos de refrigeración como de calefacción. Los fluidos pueden estar separados por una pared sólida para evitar que se mezclen o pueden estar en contacto directo.
P: ¿Cuáles son los tres tipos de intercambiadores de calor?
R: La clasificación basada en la construcción-clasifica los intercambiadores de calor según su estructura física y diseño. Incluye tipos como intercambiadores de calor de carcasa y tubos, de placas y de tubos con aletas, cada uno con características y ventajas distintas en aplicaciones de transferencia de calor.
P: ¿Dónde se utiliza un intercambiador de calor?
R: Los intercambiadores de calor se utilizan en una variedad de aplicaciones que incluyen aire acondicionado, plantas químicas, plantas petroquímicas, refinerías de petróleo, centrales eléctricas, procesamiento de gas natural, refrigeración, tratamiento de aguas residuales y calefacción de espacios.
