Seleccionar la tecnología de intercambiador de calor adecuada es una decisión crítica que afecta la eficiencia, los costos operativos y la confiabilidad a largo plazo- de su planta. Dos de los tipos más comunes-carcasa y tubo (STHE)y los intercambiadores de calor de placas (PHE)-cada uno ofrece distintas ventajas y limitaciones. Esta comparación integral guiará a los ingenieros y compradores a través de los factores técnicos, operativos y económicos clave para determinar la solución óptima para su aplicación industrial específica.
Comparación fundamental de diseño y operación

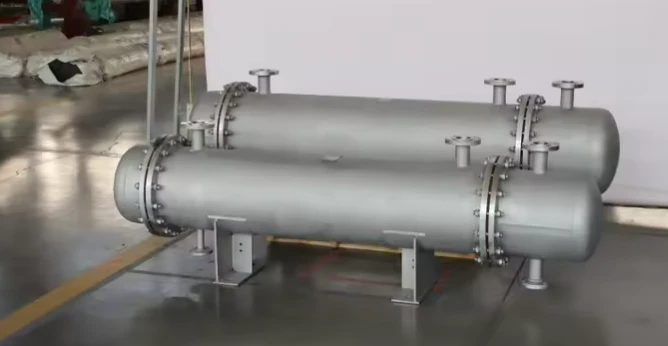

Intercambiador de calor de carcasa y tubos (STHE)
Diseño:Consiste en una carcasa cilíndrica que contiene un haz de tubos. Un fluido fluye a través de los tubos (lado de los tubos), mientras que el otro fluye alrededor de los tubos dentro de la carcasa (lado de la carcasa), separados por placas de tubos.
Construcción:Normalmente están hechos de acero al carbono, acero inoxidable o aleaciones exóticas, con una construcción robusta y soldada adecuada para diseños de alta-presión.
Intercambiador de calor de placas (PHE)
Diseño:Consta de una serie de placas metálicas delgadas y corrugadas empaquetadas o soldadas entre sí para formar canales. Los fluidos fríos y calientes fluyen en canales alternos, transfiriendo calor a través de las placas.
Construcción:Las placas suelen estar hechas de acero inoxidable o titanio y sujetas en un marco. Los modelos con juntas permiten la capacidad de expansión, mientras que los modelos soldados son compactos.
Factores críticos de selección: un desglose detallado
1. Capacidades de presión y temperatura
Carcasa y tubo:El claro ganador paracondiciones extremas. Los diseños estándar manejan presiones de forma rutinaria.más de 150 baresy temperaturaspor encima de 400 grados. Su robusta construcción cilíndrica los hace indispensables para vapor a alta-presión, procesamiento de hidrocarburos y transferencia de calor a alta-temperatura.
Lámina:Generalmente limitado apresiones más bajas (normalmente por debajo de 25 bar)ytemperaturas inferiores a 200 gradospara tipos con juntas, debido a las limitaciones de los materiales de las juntas. Los modelos soldados ofrecen límites más altos pero permanecen por debajo de las capacidades típicas de STHE.
2. Compatibilidad de fluidos y tendencia a la contaminación
Carcasa y tubo:Excepcionalmente versátil. Manijasfluidos viscosos, lodos y fluidos con partículasdebido a pasajes de flujo más grandes. Los tubos se pueden limpiar mecánicamente (con varillas) o químicamente. Ideal para enfriar agua, aceites y procesos donde se espera contaminación.
Lámina:Lo mejor parafluidos limpios y de baja-viscosidadcomo agua, disolventes o aceites ligeros. Los canales estrechos y corrugados son muy propensos a obstruirse con partículas o incrustaciones. Si bien las placas se pueden desmontar para limpiarlas (tipo con juntas), este proceso requiere más trabajo-que limpiar un haz de tubos STHE.
3. Eficiencia térmica y temperatura de aproximación
Lámina:superior enaplicaciones de líquido-a-líquido de alta-eficiencia. La intensa turbulencia creada por las corrugaciones de las placas da como resultado coeficientes de transferencia de calor muy altos. ellos pueden lograracercarse a temperaturas tan bajas como 1-2 grados, lo que los hace ideales para tareas que requieren temperaturas cercanas, como la recuperación de calor.
Carcasa y tubo:Si bien son eficientes, generalmente ocupan un espacio mayor para el mismo trabajo y normalmente alcanzan temperaturas cercanas a5 grados y más. Su eficiencia brilla en aplicaciones con grandes cruces de temperatura o donde un fluido es gas/vapor.
4. Mantenimiento, capacidad de servicio y costo de vida
Carcasa y tubo:conocido pordurabilidad y larga vida útil (25+ años). El mantenimiento es sencillo: los haces de tubos se pueden retirar para su inspección y los tubos individuales se pueden tapar o reemplazar. El costo inicial es mayor, pero la vida útil y la menor frecuencia de mantenimiento a menudo resultan en un mejor costo de vida útil para servicios de servicio pesado-.
Lámina: Menor costo inicialpara un deber determinado. Sin embargo, las juntas requieren reemplazo periódico (cada 5-10 años), lo que aumenta los costos a largo plazo. Para aplicaciones con fluidos limpios, ofrecen una excelente facilidad de servicio mediante la adición o extracción de paquetes de placas. El tamaño compacto ahorra espacio.
Aplicación-Recomendaciones específicas
Elige unIntercambiador de calor de carcasa y tuboscuando:
Las presiones y/o temperaturas de funcionamiento sonmuy alto.
El proceso implicafluidos viscosos, gases, vapor o medios contaminantes.
Robustez y fiabilidad a largo plazo-son primordiales (por ejemplo, refinerías, procesos centrales de plantas químicas).
El deber implicacambio de fase(condensación, evaporación).
Requieres el uso dealeaciones especialespara resistencia a la corrosión.
Elige unIntercambiador de calor de placascuando:
La aplicación principal estransferencia eficiente de calor de líquido-a-líquidocon fluidos limpios.
El espacio y el peso son limitaciones importantes.
Se acerca la temperatura cercana (<3°C) are required for maximum energy recovery.
El costo de capital inicial es el principal factor, y el deber es moderado.
El sistema requierefácil expansión de capacidad(agregando placas en un marco con juntas).
La ventaja de la GNEE: orientación experta imparcial
La pregunta no es qué tecnología es universalmente mejor, sino cuál esmejor para sus condiciones de proceso específicas, filosofía operativa y limitaciones económicas. En GNEE, nos especializamos en intercambiadores de carcasa y tubos para aplicaciones industriales exigentes donde su resistencia y confiabilidad no son-negociables. Sin embargo, nuestro compromiso es brindarle la solución óptima.
Nuestro equipo de ingeniería lleva a cabo un exhaustivoAnálisis de aplicaciones, considerando todos los factores anteriores. Si un intercambiador de placas es realmente la opción más-rentable y adecuada para sus necesidades, le asesoraremos en consecuencia. Si se requiere una unidad de carcasa y tubo robusta y diseñada-a medida para garantizar décadas de servicio-libre de problemas en condiciones difíciles, ahí es donde nuestra experiencia central ofrece un valor incomparable.
Haga una inversión informada en la eficiencia de sus procesos.
La elección equivocada puede provocar problemas crónicos de mantenimiento, rendimiento inadecuado y costos inesperados de reposición de capital.
No tome esta decisión crítica solo. Comuníquese con GNEE hoy para una revisión del proceso sin-obligación. Comparta los detalles de su aplicación y permita que nuestros expertos le brinden una recomendación clara y técnicamente justificada sobre la mejor tecnología de intercambiador de calor para el rendimiento y la rentabilidad de su planta.
