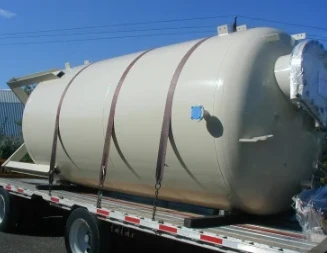

Recipientes de alta-presiónSon componentes vitales en muchas industrias, como la de procesamiento químico, la producción de petróleo y gas, la generación de energía y la farmacéutica. Están diseñados para soportar alta presión y garantizar un funcionamiento seguro y confiable. El análisis de tensión es un componente crítico del diseño de recipientes de alta-presión porque permite a los ingenieros pronosticar la respuesta del material a cargas de alta-presión, identificar áreas probables de falla y mejorar la integridad estructural.
En este artículo, presentaremos la importancia del análisis de tensiones, las diversas formas de tensiones desarrolladas en recipientes de alta-presión, consideraciones de diseño esenciales y mecanismos para evitar fallas.
¿Qué es el análisis de tensión de diseño de recipientes de alta-presión?
El análisis de tensiones en recipientes a presión es un proceso importante que analiza cómo reaccionan las estructuras y los materiales a los parámetros internos y externos. El diseño de recipientes de alta-presión implica el análisis de varios tipos de tensiones para garantizar que el recipiente pueda funcionar en diversas condiciones sin colapsar.
Permite a los ingenieros:
• Determine el espesor de pared óptimo requerido para soportar la presión interna.
• Elija el material con mayor distribución de tensiones.
• Identifique puntos potenciales de falla y minimice los riesgos.
• Aumentar la longevidad y confiabilidad del recipiente a presión.

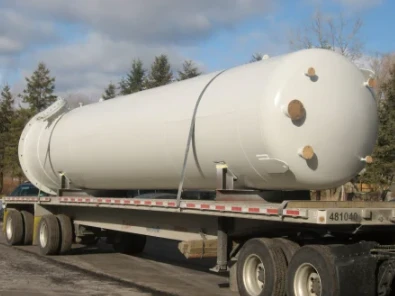

Tipos de tensiones en recipientes de alta-presión
Los recipientes de alta-presión están sujetos a diferentes tipos de tensiones que influyen en su rendimiento. Los diferentes tipos de tensión de los recipientes a presión incluyen:
1. Estrés circunferencial (estrés del aro)
La tensión circular se refiere a la tensión a lo largo de la dirección de la circunferencia de un recipiente a presión cilíndrico debido a la presión interna. Por lo general, es la tensión más alta en los recipientes a presión-de paredes delgadas.
2. Esfuerzo longitudinal (estrés axial)
La tensión longitudinal se produce a lo largo del eje de un vaso. La tensión longitudinal es generalmente menor que la tensión circunferencial y está proporcionada por:
Esto significa que, para un recipiente a presión-de paredes delgadas, la tensión longitudinal es igual a aproximadamente la mitad de la tensión circular.
3. Tensión radial
La tensión radial está en la dirección del espesor de la pared del vaso y suele ser pequeña en relación con las tensiones circulares y longitudinales en los vasos de paredes delgadas-. Es importante en los vasos de paredes gruesas-, donde la tensión varía a lo largo de la pared.
4. Estrés térmico
El estrés térmico en los recipientes a presión es consecuencia de las variaciones de temperatura dentro del recipiente, lo que provoca expansión o contracción. El calentamiento o enfriamiento no-uniforme puede provocar concentraciones de tensión, que eventualmente pueden causar grietas o fallas estructurales con el tiempo.
5. Esfuerzo cortante
El esfuerzo cortante se produce en regiones de discontinuidad, incluidas las boquillas conectadas o las soldaduras. Es necesario seguir un análisis de tensión cortante para evitar fallas localizadas en dichas áreas.
Métodos de análisis de estrés
Los ingenieros utilizan una variedad de métodos para el análisis de tensión en recipientes de alta-presión, garantizando así el cumplimiento de los estándares de seguridad y los requisitos de rendimiento. Estos incluyen:
1. Métodos analíticos
Para aproximar las distribuciones de tensiones se utilizan fórmulas de ingeniería clásicas, como la ecuación de Lame para cilindros-de paredes gruesas y la fórmula de Barlow para recipientes de paredes-delgadas. Estas fórmulas permiten cálculos fáciles y precisos para formas básicas de embarcaciones.
2. Análisis de elementos finitos (FEA)
El análisis de elementos finitos (FEA) es un método numérico que permite el modelado complejo de la distribución de tensiones dentro de geometrías complicadas. FEA funciona mediante la división de la embarcación en elementos extremadamente pequeños y la imposición de condiciones límite, lo que permite a los ingenieros:
• Identificar regiones de alto-estres.
• Recrear varios casos de carga.
• Optimizar el diseño antes de la fabricación.
3. Pruebas experimentales
Las pruebas físicas, incluido el análisis de galgas extensométricas y las pruebas de presión hidrostática, confirman los modelos teóricos y proporcionan confiabilidad-en el mundo real. Estas pruebas exponen las debilidades antes de que el buque entre en servicio.
Consideraciones clave de diseño
Para un funcionamiento eficaz y seguro, el recipiente de alta-presión debe diseñarse teniendo en cuenta varias consideraciones importantes:

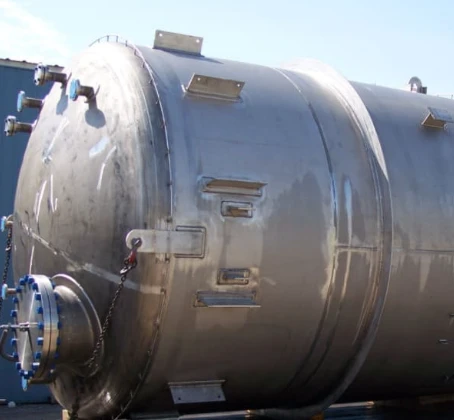

1. Selección del material del recipiente de alta-presión
La selección de materiales influye significativamente en el rendimiento y la longevidad de la embarcación. Los ingenieros eligen los materiales según varios criterios, entre ellos:
• Ductilidad y resistencia
• Resistencia a la corrosión
• Tolerancia a la temperatura
• Rentabilidad-efectividad
Los materiales comunes utilizados son materiales compuestos, acero al carbono y acero inoxidable.
2. Espesor de la pared
Un espesor de pared adecuado proporciona al recipiente la capacidad de resistir la presión interna sin deformación alguna. El requisito de espesor se especifica según las especificaciones del Código ASME para calderas y recipientes a presión (BPVC).

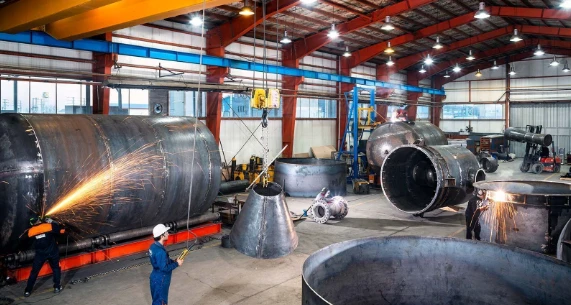

3. Integridad de soldaduras y juntas
La soldadura es un aspecto crítico del diseño de recipientes de alta-presión. Las soldaduras deficientes pueden provocar el desarrollo de concentraciones de tensiones y, finalmente, provocar fallos estructurales. Para examinar la integridad de la soldadura se utilizan pruebas no-destructivas (NDT), como el examen radiográfico (RT) y el examen ultrasónico (UT).
4. Factores de seguridad
Se incorpora un margen de seguridad en el diseño para que pueda preverse incertidumbres en las propiedades de los materiales, las condiciones de operación y los defectos. Esto garantiza que el barco navegue con seguridad, incluso en condiciones extremas.
Modos de falla de recipientes de alta presión y estrategias de prevención
A pesar de los estrictos requisitos de diseño, los recipientes de alta-presión aún pueden fallar a menos que se tomen las precauciones adecuadas. Los modos de falla más comunes incluyen:
1. Ceder
Cuando las tensiones exceden el límite elástico del material, hay deformación permanente. Esto puede provocar la falla del barco si no se contiene.
2. Falla por fatiga
La carga cíclica puede provocar que crezcan pequeñas grietas con el tiempo, lo que puede provocar una falla repentina. Las medidas preventivas son:
• Utilizar materiales-resistentes a la fatiga.
• Inspecciones periódicas.
• Tratamientos-para aliviar el estrés.
3. arrastrarse
La exposición prolongada a altas temperaturas produce fluencia o deformación gradual, lo que debilita la integridad del recipiente. Esto es típico en centrales eléctricas y unidades de procesamiento químico. Las contramedidas contra la fluencia incluyen el diseño de aleaciones-resistentes a la fluencia y recipientes de baja-tensión.
4. estallando
La explosión es una falla catastrófica que puede precipitar si la presión interna excede el límite de diseño del recipiente. Se necesitan dispositivos de alivio de presión adecuados, como válvulas de seguridad, para evitar una presurización excesiva.
Conclusión
El análisis de tensión es un aspecto crucial del diseño de recipientes de alta-presión, ya que garantiza la máxima confiabilidad, seguridad y eficiencia.GNEEprincipalFabricante de recipientes de alta presión, enfatiza la importancia de comprender varios tipos de estrés, utilizar técnicas de análisis avanzadas y cumplir con los estándares de la industria. Al implementar métodos innovadores de análisis de tensión, los ingenieros pueden diseñar embarcaciones robustas capaces de soportar condiciones extremas y al mismo tiempo minimizar el riesgo de falla.
Dado que las industrias en todos los ámbitos están superando los límites de la ciencia de materiales y el modelado computacional, se predice que los avances futuros en el análisis de tensiones harán que los recipientes a presión sean más seguros y eficientes.
Pregunte por los parámetros de tamaño de recipientes a presión
¿No está seguro de si las especificaciones específicas del recipiente a presión coinciden con el flujo de su proceso (por ejemplo, capacidad de soporte de presión frente a presión media, compatibilidad de materiales frente a medios corrosivos, volumen frente a rendimiento de producción)? Contáctenos-nuestro equipo profesional recomendará especificaciones adecuadas basadas en los parámetros de su medio, presión/temperatura de operación y espacio de instalación, y le brindará casos de aplicaciones industriales similares (por ejemplo, recipientes de almacenamiento de ácido para plantas químicas, recipientes de proceso que cumplen con GMP-farmacéuticos).
Correo electrónico:global@gneesteels.com
WhatsApp: +8615824687445
Preguntas frecuentes
P: ¿Qué es un recipiente de alta presión y cómo funciona?
R: Un recipiente de alta presión es un recipiente sellado diseñado para contener gases o líquidos a presiones significativamente superiores a la presión atmosférica. Funciona mediante el uso de paredes gruesas y materiales reforzados para contener de forma segura sustancias de alta-presión durante los procesos industriales.
P: ¿Qué industrias utilizan más recipientes de alta presión?
R: Los recipientes de alta presión se utilizan ampliamente en industrias como la petroquímica, la de petróleo y gas, la de procesamiento químico, la de tratamiento de agua, la de generación de energía y la farmacéutica.
P: ¿Cuáles son los estándares clave para la fabricación de recipientes de alta presión en la India?
R: En la India, los recipientes de alta presión se fabrican siguiendo estándares como ASME, códigos IS, IBR y API, según la aplicación y las regulaciones de la industria.
P: ¿Por qué los recipientes de alta presión personalizados son mejores que los estándar?
R: Los recipientes de alta presión personalizados se adaptan a necesidades específicas de presión, temperatura, espacio y materiales, lo que garantiza un mejor rendimiento, seguridad y cumplimiento normativo que los diseños-disponibles-.
P: ¿Quién es el mejor fabricante de recipientes a presión de la India?
R: GNEE es un fabricante líder de recipientes a presión en la India conocido por sus recipientes de alta presión diseñados-a medida que cumplen con los estándares internacionales y funcionan de manera confiable en entornos industriales de la India y el Medio Oriente.
P: ¿Qué materiales se utilizan para fabricar recipientes de alta presión?
R: Los recipientes de alta presión generalmente están hechos de acero inoxidable, acero al carbono o acero aleado, y se seleccionan según las clasificaciones de presión, la resistencia a la corrosión y los requisitos de temperatura.
P: ¿Cómo afectan las condiciones ambientales al diseño de los recipientes a presión?
R: Los factores ambientales como la humedad, las temperaturas extremas y las atmósferas corrosivas influyen en la selección de materiales y el diseño estructural, especialmente en regiones como Medio Oriente.
P: ¿Qué certificaciones se requieren para los recipientes de alta presión en India y Medio Oriente?
R: Las certificaciones comunes incluyen ASME U Stamp, ISO, certificación IBR en India y CE o API para el cumplimiento de exportaciones en Medio Oriente.
P: ¿Cuáles son los diferentes tipos de recipientes a presión?
R: Los recipientes a presión se clasifican en cuatro tipos:
Tipo 1: Fabricado íntegramente en metal, normalmente acero.
Tipo 2: Metal-revestido con refuerzo compuesto parcial.
Tipo 3: Vasos compuestos completamente envueltos con revestimiento metálico.
Tipo 4: Vasos compuestos completamente envueltos con un revestimiento de plástico.
P: ¿Qué es un recipiente a presión tipo 4?
R: Un recipiente a presión Tipo 4 es un recipiente liviano, totalmente compuesto con un revestimiento de plástico. Está diseñado para el almacenamiento de gas a alta-presión y ofrece excelente resistencia a la corrosión y durabilidad.
P: ¿Qué es un recipiente a presión tipo 5?
R: Un recipiente a presión Tipo 5 es un recipiente compuesto avanzado sin revestimiento metálico. Es ultra-ligero, muy duradero y se utiliza principalmente en aplicaciones aeroespaciales y de almacenamiento de hidrógeno.
P: ¿Qué considera ASME un recipiente a presión?
R: ASME define un recipiente a presión como un recipiente diseñado para contener gases o líquidos a una presión significativamente diferente de las condiciones ambientales. Debe cumplir con los estándares ASME del Código de calderas y recipientes a presión (BPVC) en materia de seguridad y durabilidad.
P: ¿Cuál es el principio de funcionamiento de un recipiente de alta-presión?
R: El principio de funcionamiento de un recipiente de alta-presión implica contener y mantener fluidos o gases a alta-presión y al mismo tiempo garantizar la seguridad y la eficiencia. Esto se logra mediante un diseño robusto, selección de materiales e ingeniería precisa para soportar la presión interna sin deformaciones ni fallas.
P: ¿Cómo se controla la presión dentro de un recipiente de alta-presión?
R: La presión se controla mediante mecanismos de seguridad como válvulas de alivio de presión, sistemas de monitoreo y condiciones operativas precisas. Estos garantizan que la presión se mantenga dentro de límites seguros para evitar accidentes.
P: ¿Qué industrias utilizan recipientes de alta-presión?
R: Los recipientes de alta-presión se utilizan en industrias como las de procesamiento químico, petroquímico, farmacéutico, procesamiento de alimentos y producción de energía.
P: ¿Cuáles son las aplicaciones comunes de los recipientes de alta-presión?
R: Los recipientes de alta-presión se utilizan para procesos como reacciones químicas, almacenamiento de gas, pruebas de alta-presión y esterilización en industrias que requieren entornos controlados de alta-presión.
P: ¿Cuáles son los estándares de diseño para recipientes de alta-presión?
R: Los recipientes de alta-presión están diseñados de acuerdo con estándares como el Código ASME para calderas y recipientes a presión (BPVC), la PED (Directiva de equipos a presión) u otros estándares de seguridad regionales.
P: ¿Qué es el análisis de tensión de un recipiente a presión?
R: El análisis de tensión de un recipiente a presión es el proceso de evaluar la integridad estructural y la resistencia del recipiente bajo presiones internas y externas. Implica determinar las tensiones, deformaciones y deformaciones que se producen debido a la presión, la temperatura y las cargas externas. Este análisis garantiza que la embarcación pueda soportar de forma segura las condiciones operativas sin fallas ni deformaciones excesivas.
P: ¿Cómo se calcula la tensión en un recipiente a presión?
R: La tensión en un recipiente a presión se calcula mediante fórmulas establecidas en función de su forma (cilíndrica o esférica). Los componentes clave del estrés incluyen:
Estrés del aro (estrés circunferencial):
σh=Pr dividido por t
Tensión longitudinal:
σl=Pr dividido por 2t
Esfuerzo radial: normalmente insignificante en comparación con los esfuerzos circulares y longitudinales.
Dónde:
P=Presión interna
r=Radio interno
t=Grosor de la pared
Estos cálculos ayudan a los ingenieros a garantizar que el diseño de la embarcación cumpla con los estándares de seguridad.
P: ¿Cuáles son los pasos para el análisis de estrés?
R: El análisis de tensión de un recipiente a presión normalmente implica los siguientes pasos:
Definir condiciones de funcionamiento: identificar presión interna, temperatura y cargas externas.
Seleccione material: elija un material que cumpla con los requisitos de resistencia y durabilidad.
Determine los componentes de tensión: calcule las tensiones circulares, longitudinales y radiales.
Realice un análisis de elementos finitos (FEA): utilice herramientas de simulación para evaluar la distribución de tensiones.
Verifique el cumplimiento del código: asegúrese de que el diseño cumpla con los estándares de la industria, como ASME BPVC.
Evalúe los modos de falla: considere la fatiga, el pandeo y la fluencia para lograr confiabilidad a largo plazo.
Optimice el diseño: modifique el espesor o el material si los niveles de tensión exceden los límites permitidos.
P: ¿Cómo se analiza un recipiente a presión?
R: Para analizar un recipiente a presión, los ingenieros utilizan una combinación de cálculos teóricos, simulaciones numéricas y pruebas experimentales. El proceso incluye:
Métodos analíticos: uso de ecuaciones matemáticas para calcular valores de tensión.
Análisis de elementos finitos (FEA): ejecución de simulaciones por computadora para visualizar la distribución de tensiones.
Pruebas no-destructivas (END): realización de inspecciones, como pruebas ultrasónicas, para detectar fallas.
Evaluación del factor de seguridad: garantizar que el diseño tenga en cuenta variaciones de tensión inesperadas.
Cumplimiento de estándares: Verificar que la embarcación cumpla con ASME, EN u otros códigos regulatorios.
