Seleccionar el diseño óptimo del intercambiador de calor de carcasa y tubos es una decisión de ingeniería crítica que impacta directamente en la eficiencia del proceso, los costos operativos y la confiabilidad-a largo plazo. Entre las opciones más comunes se encuentran los diseños de cabezal flotante y placa de tubo fijo. Si bien ambos cumplen la función principal de la transferencia de calor, sus distintas construcciones mecánicas hacen que cada uno sea especialmente adecuado para diferentes paisajes industriales.
Este artículo proporciona una comparación clara de sus campos de aplicación, lo que le permite alinear su selección con las demandas de procesos específicos.
Distinciones principales de diseño: comprender la diferencia fundamental
La principal diferencia radica en cómo se asegura el haz de tubos dentro de la carcasa y cómo se adapta a la tensión térmica.

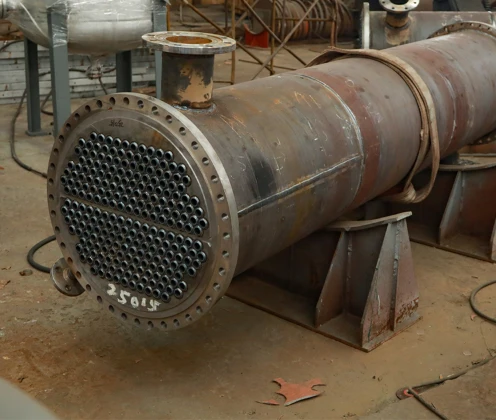

Intercambiador de láminas de tubos fijos:
Diseño:Ambos extremos del haz de tubos se fijan rígidamente y se sueldan a placas de tubos estacionarias, que luego se atornillan a la carcasa.
Expansión térmica:No puede acomodar una expansión térmica diferencial significativa entre la carcasa y los tubos. Esta limitación a menudo se soluciona con un fuelle de expansión en la carcasa, lo que agrega costos y un posible punto de falla.
Mantenimiento:El haz de tubos no es extraíble. La limpieza sólo es posible mediante medios químicos en el lado de la carcasa o limpieza mecánica en el lado del tubo, lo que dificulta la inspección y reparación interna.
Intercambiador de cabeza flotante:
Diseño:Una placa tubular está fija, mientras que el extremo opuesto (la "cabeza flotante") puede moverse libremente dentro de la carcasa. Esto permite que todo el haz de tubos se expanda y contraiga de forma independiente.
Expansión térmica:Se adapta excelentemente a grandes diferencias de temperatura sin imponer tensiones destructivas a los componentes.
Mantenimiento:Todo el haz de tubos se puede extraer para una limpieza, inspección y reparación exhaustivas en ambos lados.
Comparación de campos de aplicación: adaptación del diseño al servicio
La idoneidad de cada diseño queda clara cuando se analiza con respecto a parámetros operativos específicos.
Donde sobresale el intercambiador de láminas de tubos fijos:
Este diseño se prefiere para servicios más simples y limpios donde su rentabilidad-y su compacidad son ventajas decisivas.
Aplicaciones con fluidos limpios y no-incrustantes:Como sistemas de agua de refrigeración de circuito cerrado-, determinados enfriadores de lubricantes y condensadores/evaporadores con refrigerantes limpios.
Diferencias de temperatura pequeñas a moderadas (ΔT):Donde la tensión de expansión térmica entre la carcasa y los tubos es mínima.
Aplicaciones que exigen una prevención absoluta de fugas:Las uniones soldadas de tubo-a-placa tubular minimizan el riesgo de que se mezclen los fluidos del lado-de la carcasa y del lado del tubo-, lo cual es crucial en algunos procesos farmacéuticos o químicos especializados.
Costos-Proyectos sensibles con condiciones benignas conocidas:Tiene menos piezas, es más sencillo de fabricar y normalmente tiene un precio de compra inicial más bajo.
Donde el intercambiador de cabezal flotante es la opción necesaria:
Este diseño es el caballo de batalla para aplicaciones severas-de servicio y mantenimiento-intensivas, lo que justifica su mayor inversión inicial a través de la confiabilidad operativa y menores costos del ciclo de vida.
Aplicaciones con alta tendencia al ensuciamiento:Procesos enrefinación de petróleo y gas(trenes de pre-calentamiento crudo, refrigeradores de productos) yprocesamiento químicodonde se produce incrustación, polimerización o coquización. El paquete extraíble es fundamental para la limpieza mecánica. Asociarse con un expertoProveedor de intercambiador de calor de cabezal flotanteAl igual que GNEE, garantiza que el diseño facilite el mantenimiento.
Servicios de gran diferencia de temperatura (ΔT):Como en la recuperación de calor a alta-temperatura, los rebollers y los calentadores de agua de alimentación, donde el estrés térmico dañaría una unidad de placa tubular fija.
Procesos que requieren inspección o limpieza frecuentes:Las industrias con calendarios estrictos de higiene o seguridad se benefician enormemente de la facilidad de servicio. Un completoservicio de mantenimiento de intercambiadores de calorEl plan aprovecha esta ventaja de diseño para minimizar el tiempo de inactividad.
Aplicaciones con fluidos laterales-Dirty Shell:Dado que se puede acceder completamente al lado de la carcasa y limpiarlo después de retirar el paquete.
Requisitos personalizados o de servicio severo:Para necesidades de alta-presión, corrosión o tareas complejas, unIntercambiador de calor de cabezal flotante personalizadoSe puede diseñar con materiales, diseños de deflectores y especificaciones mecánicas específicos que una placa de tubos fija no puede acomodar.
Asociación para la elección óptima con GNEE
La elección entre placa tubular fija y cabezal flotante no se trata de cuál es universalmente mejor, sino de cuál es óptimo para su caso específico.campo de aplicación. La mala aplicación conduce a ineficiencia, fallas frecuentes y costos de mantenimiento excesivos.
En GNEE, ofrecemos más que solo equipos; Ofrecemos soluciones-diseñadas para aplicaciones. Nuestros expertos analizarán las condiciones de su proceso-temperaturas, presiones, propiedades de los fluidos, datos de incrustaciones y filosofía de mantenimiento-para recomendar el diseño más confiable y rentable-para sus necesidades operativas de por vida.
Ya sea que necesite una unidad estándar o una completamenteIntercambiador de calor de cabezal flotante personalizadopara tareas severas, o si necesita ayuda para extender la vida útil de sus activos existentes a través de un profesionalservicio de mantenimiento de intercambiadores de calorGNEE es su socio dedicado.
¿Está listo para especificar el intercambiador de calor adecuado para su aplicación específica?Póngase en contacto con GNEE hoy para una consulta técnica. Deje que nuestra experiencia lo oriente hacia la opción más confiable, eficiente y económica para las tareas críticas de transferencia de calor de su planta.
